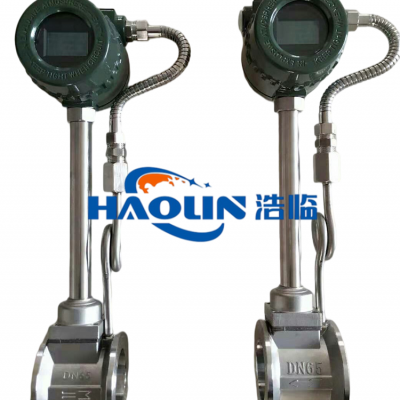

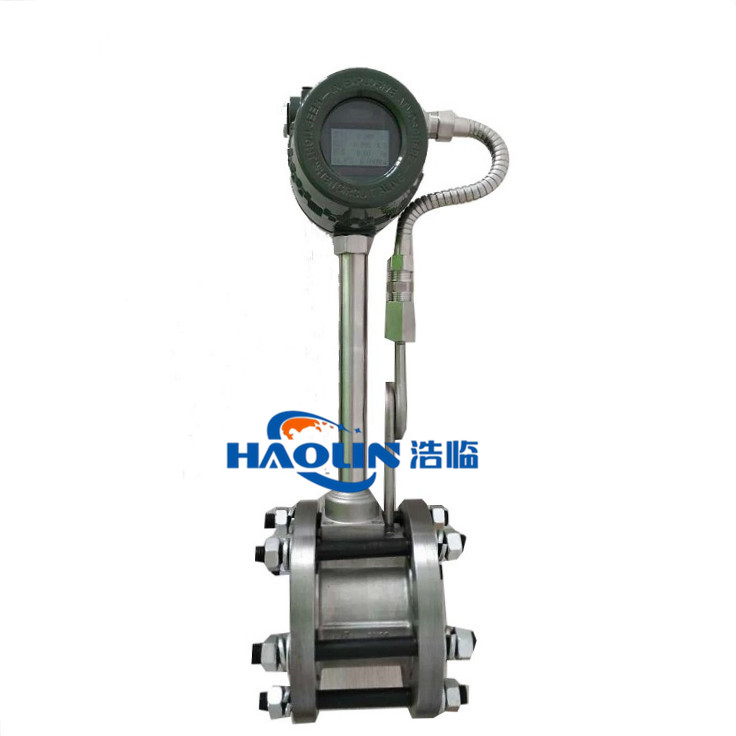

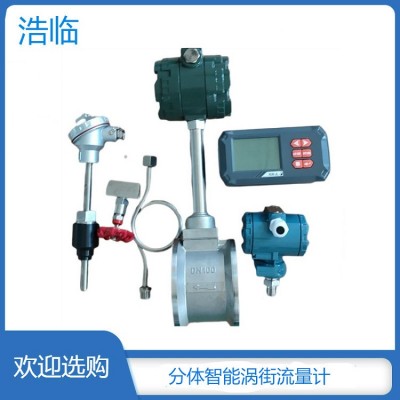

山东智能蒸汽一体涡街流量计现货
蒸汽流量计是在流体中安放一个非流线型旋涡发生体，使流体在发生体两侧交替地分离，释放出两串规则地交错排列的旋涡，且在范围内旋涡分离频率与流量成正比的流量计。蒸汽流量计主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。蒸汽流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。
二、蒸汽流量计工作原理
蒸汽流量计的传感器是以卡门（Kaman）和斯特劳哈（Strouhsl）有关旋涡的产生和旋涡与流速关系的理论来测量流量的。当介质以速度流过三角柱体时，在三角柱体两侧后面产生一个交替排列的旋涡带，称之为“卡门涡街"。
由于旋涡发生体两侧交替产生旋涡，于是在发生体两侧产生压力脉动，从而使检测体产生交变压力，封装在探头体内的压电晶体元件在交变应力的作用下，产生与旋涡同频率的交变电荷信号，放大器将这种电荷信号进行放大、滤波、整形、后输出频率与介质流速成正比的脉冲信号（或转换成4 ～20mA信号）,送至积算仪进行处理、显示和控制。
三、蒸汽流量计技术参数
◆测量介质：气体、液体、蒸气
◆口径规格法兰卡装式口径选择25,32,50,80,100
◆法兰连接式口径选择100,150,200
◆流量测量范围正常测量流速范围?雷诺数1.5×104～4×106；气体5～50m/s;液体0.5～7m/s正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3
◆测量精度1.0级? 1.5级
◆被测介质温度:常温–25℃～100℃
◆高温–25℃～150℃ -25℃～250℃
◆输出信号脉冲电压输出信号高电平8～10V 低电平0.7～1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号4～20 mA,传输距离为1000m
◆仪表使用环境温度:-25℃～+55℃ 湿度:5～90% RH50℃
◆材质不锈钢, 铝合金
◆电源DC24V或锂电池3.6V
◆防爆等级本安型iaIIbT3-T6 防护等级IP65
四、蒸汽流量计的优缺点
1、蒸汽流量计的优点
（1）结构简单牢固;
（2）适用流体种类多;
（3）精度较高;
（4）范围度宽;
（5）压损小。
2.蒸汽流量计的缺点
（1）不适用于低雷诺数测量;
（2）需较长直管段;
（3）仪表系数较低（与涡轮流量计相比）;
（4）仪表脉动流、多相流中尚缺乏应用经验。
五、蒸汽流量计的安装
1.蒸汽流量计只能单向测量，安装时注意保证介质流量方向与流量计箭头
所示方向一致。
2.蒸汽流量计安装方式为竖直安装，介质自下而上通过流计。即将流量计安装在竖直管道上，流量方向为自下向上。
3.水平安装时，须将流量计装在整个系统的高压区，并保证相应的出口压力；
不要安装在管路的高点，因高点往往气体积聚，管道非满；出口不可直接放空。
4.测高温流体时，尽量采用竖直安装方式；
若不得不水平安装，请将流量计的变送器部分竖直向下，或水平侧装，避免温度过高； 注意安装位置处空气流动或通风良好。
5.直管段要求：至少保证流量计前15倍管径，流量计后5倍管径。 如流量计前有弯头，缩进，扩大等干扰源，则需保证流量计前30 – 40倍的管径，流量计后6倍管径。 流量计应安装于调节阀，压力或温度传感器的上游。
6.安装时注意管道口径应略大于或等于仪表的内径。
7.使用密封圈时，注意密封圈内径应略大于或等于仪表的内径，密封圈中心位于管道中心。 电缆入口密封仪表电气连接时，须注意进线孔的密封。须根据仪表电缆入口型号选择相应的密封接口（M20Χ1.5;1/2"NPT；G1/2"），并正确、紧密地安装。 没有密封接头，或安装马虎，达不到密封效果，是仪表损坏的常见原因之一。
